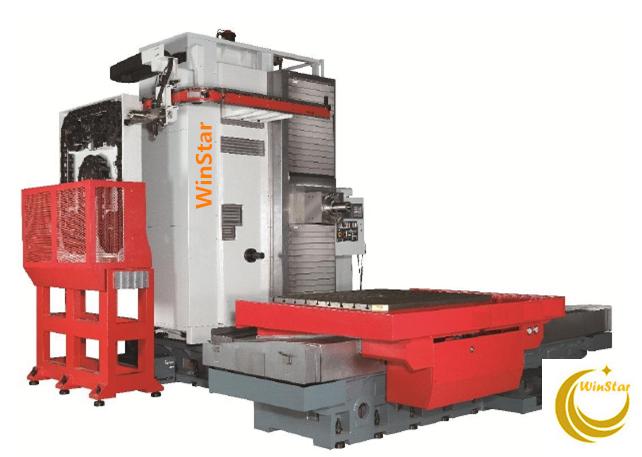

Spindle motor
Axes motors (X/Y/Z/B/W)
SPECIFICATION |
Unit |
HMC-77 |
HMC-77XL |
|
AXIS TRAVEL |
||||
Rotary table travel, X |
mm |
3500 (std.) ; 4500/5500 (opt.) |
3500 (std.) ; 4500/5500 (opt.) |
|
Headstock vertical travel, Y |
mm |
2600 (std.) / 3200 (opt.) |
3200 (std.) / 2600 (opt.) |
|
Column longitudional travel, Z |
mm |
1400 (std.) / 2000 (opt.) |
2000 |
|
Spindle stroke W |
mm |
700 |
||
Distance between spindle centre to table surface |
mm |
-25~2575 |
-25~3175 |
|
Distance between spinde nose to table centre - table size 1800*2200, Z travel 1400mm |
mm |
-100~2000 |
250~2950 |
|
Distance between spinde nose to table centre - table size 2500*2500, Z travel 2000mm |
mm |
-100~2600 |
250~2950 |
|
TABLE |
||||
Working area of table |
mm |
1800 x 2200 |
2500 x 2500 |
|
T-slots on the table (Dim x P x No.) |
mm |
24H8 x 160 x 11 |
28H8 x 160 x 15 |
|
Table maximum workpiece weight |
tons |
15 (std.) / 20(opt.) |
20 |
|
Table index |
degree |
0.001 |
0.001 |
|
SPINDLE |
||||
Spindle taper |
ISO |
#50 |
||
Spindle speed range |
rpm |
35~3000 |
||
Spindle step |
|
2 steps (auto) |
||
Spindle quill diameter (W axis) |
mm |
130 |
||
Spindle bearing I/D |
mm |
170 |
||
Spindle gear box |
|
ZF-2K300 |
||
Gear ratio |
|
1:1 / 1:5.5 |
||
Spindle motor |
KW |
37/56 (Siemens) |
||
KW |
37/45 (Fanuc) |
|||
AXES & FEED |
||||
X & Z axes ballscrew dimension |
mm |
80xP10/C3, double nut |
||
X & Z axes Linear scale |
|
RA65 |
||
Y-axis ballscrew dimension |
mm |
63XP10/C3(5T), 80XP10XC3 (5TL), Double Nut |
||
Y-axis guide way width (box way), between distance inside |
mm |
620 |
||
Y-axis guide way width (box way), between distance outside |
mm |
1120 |
||
W-axis ballscrew dimension |
|
40xP5/C3, double nut |
||
Axes motors (X/Y/Z/B/W) |
- Siemens controller |
KW |
13.8/9.7/11.8/7.75/3.1 |
|
- Fanuc controller |
KW |
14/6/6/6/4 |
||
Max. Rapid feed rate X, Y, Z |
M/min |
10 |
||
Max. Rapid feed rate W |
M/min |
8 |
Spindle motor
Axes motors (X/Y/Z/B/W)
SPECIFICATION |
Unit |
HMC-77 |
HMC-77XL |
|
AXIS TRAVEL |
||||
Rotary table travel, X |
mm |
3500 (std.) ; 4500/5500 (opt.) |
3500 (std.) ; 4500/5500 (opt.) |
|
Headstock vertical travel, Y |
mm |
2600 (std.) / 3200 (opt.) |
3200 (std.) / 2600 (opt.) |
|
Column longitudional travel, Z |
mm |
1400 (std.) / 2000 (opt.) |
2000 |
|
Spindle stroke W |
mm |
700 |
||
Distance between spindle centre to table surface |
mm |
-25~2575 |
-25~3175 |
|
Distance between spinde nose to table centre - table size 1800*2200, Z travel 1400mm |
mm |
-100~2000 |
250~2950 |
|
Distance between spinde nose to table centre - table size 2500*2500, Z travel 2000mm |
mm |
-100~2600 |
250~2950 |
|
TABLE |
||||
Working area of table |
mm |
1800 x 2200 |
2500 x 2500 |
|
T-slots on the table (Dim x P x No.) |
mm |
24H8 x 160 x 11 |
28H8 x 160 x 15 |
|
Table maximum workpiece weight |
tons |
15 (std.) / 20(opt.) |
20 |
|
Table index |
degree |
0.001 |
0.001 |
|
SPINDLE |
||||
Spindle taper |
ISO |
#50 |
||
Spindle speed range |
rpm |
35~3000 |
||
Spindle step |
|
2 steps (auto) |
||
Spindle quill diameter (W axis) |
mm |
130 |
||
Spindle bearing I/D |
mm |
170 |
||
Spindle gear box |
|
ZF-2K300 |
||
Gear ratio |
|
1:1 / 1:5.5 |
||
Spindle motor |
KW |
37/56 (Siemens) |
||
KW |
37/45 (Fanuc) |
|||
AXES & FEED |
||||
X & Z axes ballscrew dimension |
mm |
80xP10/C3, double nut |
||
X & Z axes Linear scale |
|
RA65 |
||
Y-axis ballscrew dimension |
mm |
63XP10/C3(5T), 80XP10XC3 (5TL), Double Nut |
||
Y-axis guide way width (box way), between distance inside |
mm |
620 |
||
Y-axis guide way width (box way), between distance outside |
mm |
1120 |
||
W-axis ballscrew dimension |
|
40xP5/C3, double nut |
||
Axes motors (X/Y/Z/B/W) |
- Siemens controller |
KW |
13.8/9.7/11.8/7.75/3.1 |
|
- Fanuc controller |
KW |
14/6/6/6/4 |
||
Max. Rapid feed rate X, Y, Z |
M/min |
10 |
||
Max. Rapid feed rate W |
M/min |
8 |
